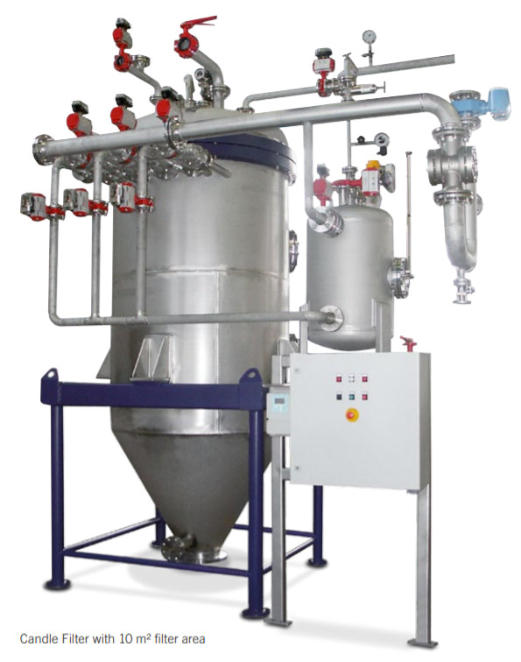

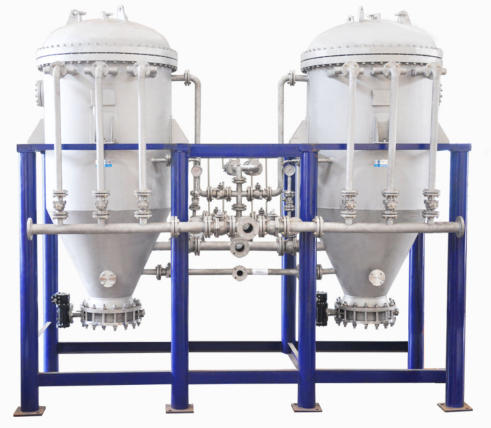

แคนเดิลฟิลเตอร์ (Candle Filter)

Candle Filter คือ เครื่องกรองสำหรับของเหลวที่ต้องการกรองให้ใส

เครื่องทำงานเป็นชนิด Batch Filter และเป็นระบบปืด (Closed System)

จัดอยู่ในลักษณะการใช้งานแนวตั้ง โดยทั่วไปแล้ว ด้านใน Vessel

จะเป็นถังแรงดันประกอบไปด้วยขั้นตอน

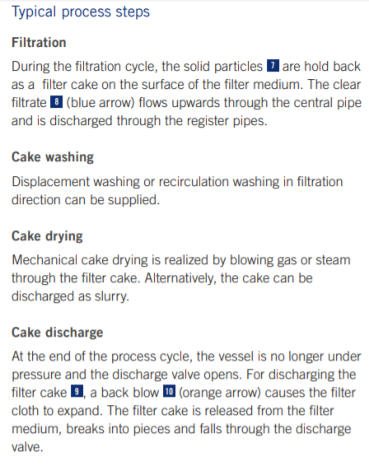

1. กรอง (Filtration Process) 2. ล้าง (Washing Process) (หรือไม่มีก็ได้) 3. การทำแห้ง (Drying Process) 4. คายเศษ (Discharge Step) ซึ่งขั้นตอนที่กล่าวมาอยู่ในสภาวะแรงดันด้านใน Pressure Vessel , Candle Filter มีจุดประสงค์เพื่อ Clarify Liquids ซึ่ง Low Solid Content เครื่องมีขนาดกระทัดรัด และ สามารถทำงานได้ทั้ง Automatic หรือ Semi-Automatic ได้ อีกทั้งยังให้กำลังการผลิตการกรองสูง (High Throughput rate) ซึ่งคายเศษให้แห้งได้
Technology Filter Comparison
Candle Filter
Leaf Filter
Filterpress
ระบบปิด
Yes
Yes
No
Automatic Cake Discharge
Yes
Yes
No
Compact size
Yes
Yes
No
High Temp Operate
130 C
150
< 80 C
Dry cake Discharge
Yes (Steam, N2, Air)
Yes (Steam, N2, Air)
Yes
Leak ขณะกรอง
No
No
Leak
Clarify Liquid
Yes+Filter aid
Yes+Filter aid
Yes+Filter aid
ประสิทธิภาพคายเศษ

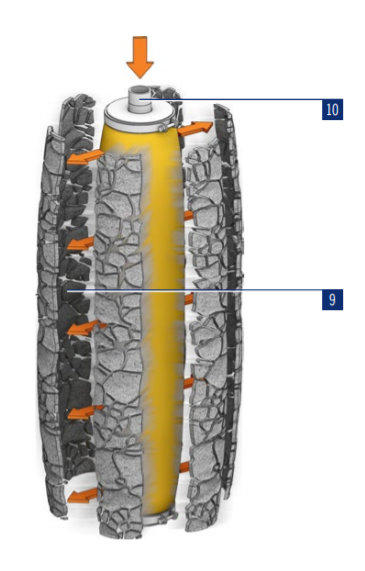

ดี เพราะมีการขยายตัวของ Cloth ช่วย
ค่อนข้างดี Backwash
ไม่ดี ต้องแซะ ทำงานลำบาก
CIP Concept
Yes
Yes
No
Safety
Yes ระบบปิด
Yes ระบบปิด
No ระบบเปิด

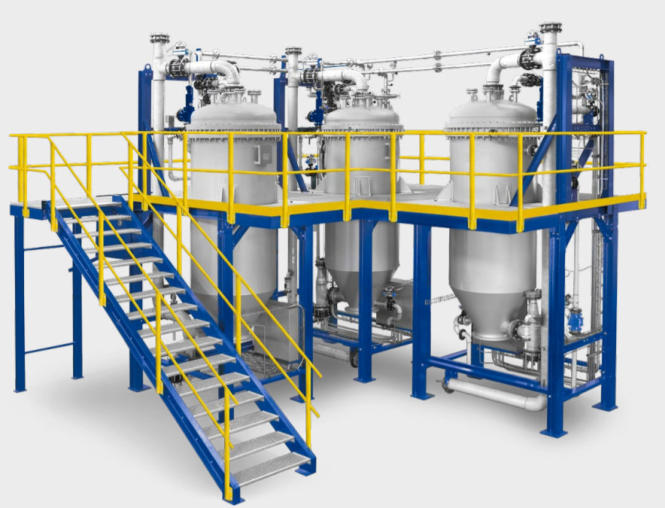

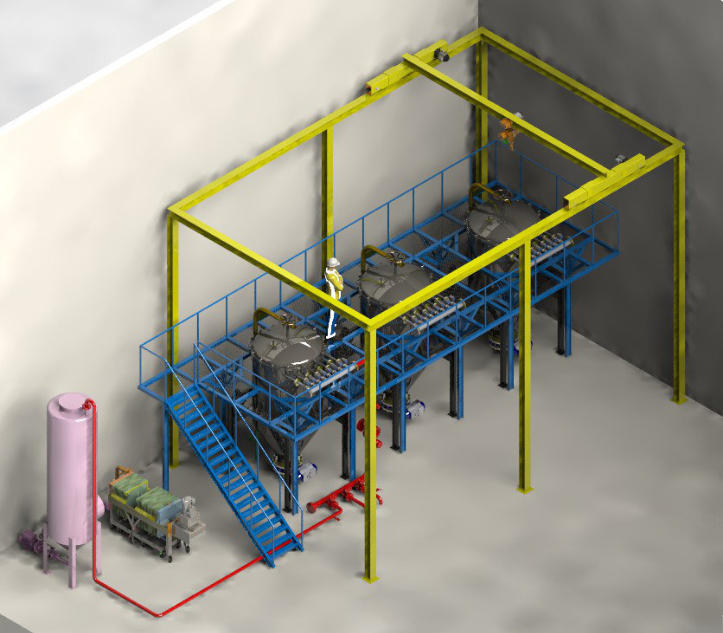

Adopte 3D Machine Layout Design before Fabrication.
Starting from machine design then Layout design to know the appropriate components location, the most suitable for operation work flow, comply safety regulation, reducing operation time and so on.

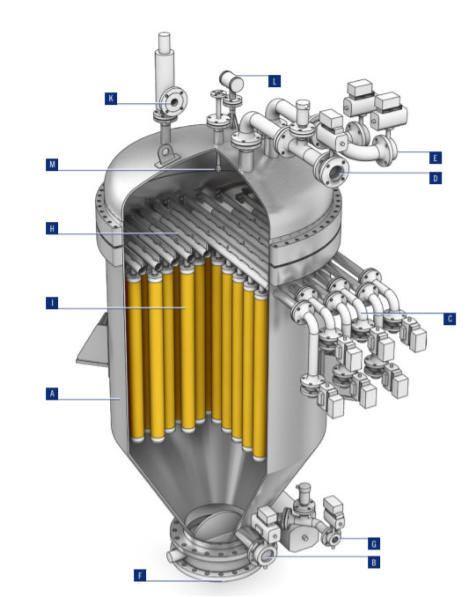

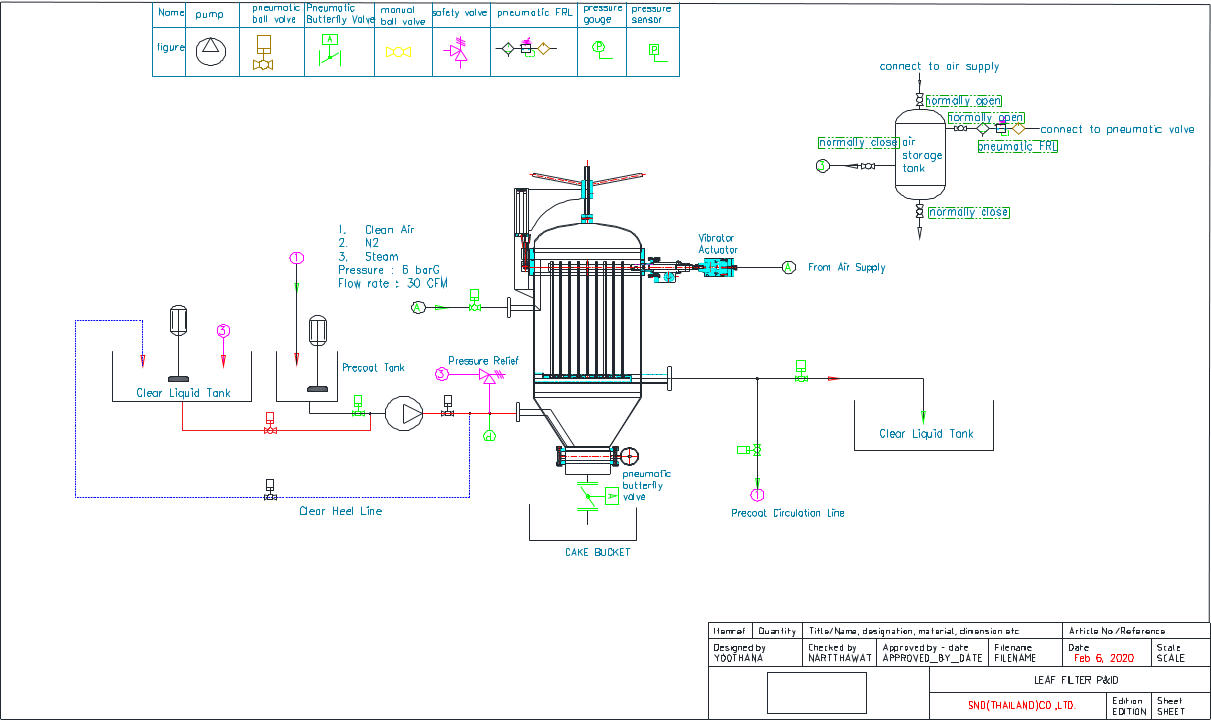

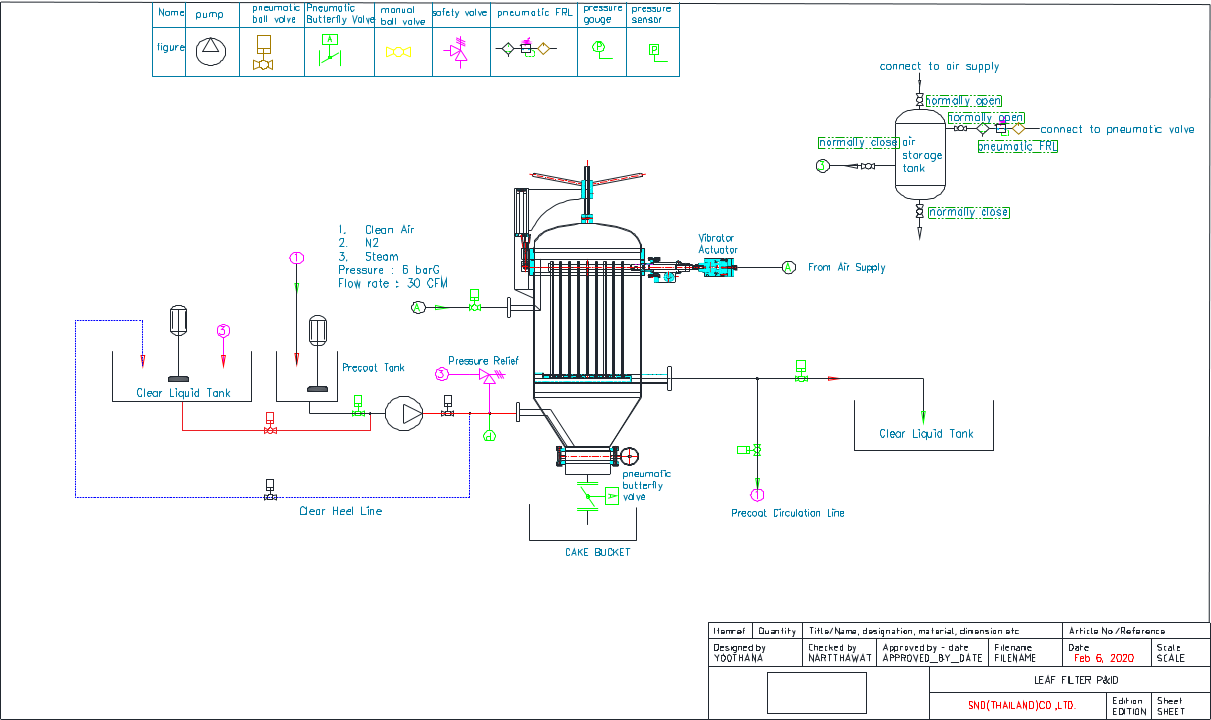

General SCHEMATIC DIAGRAM
